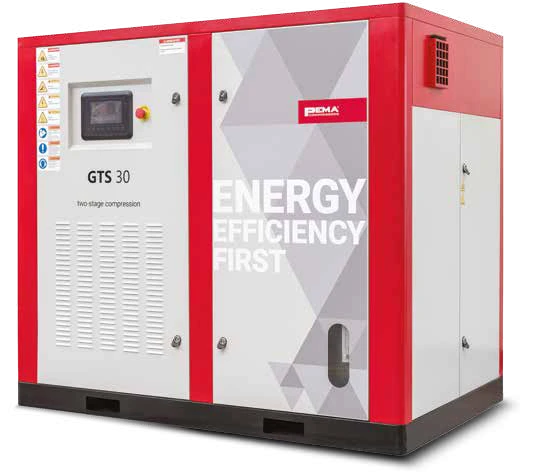

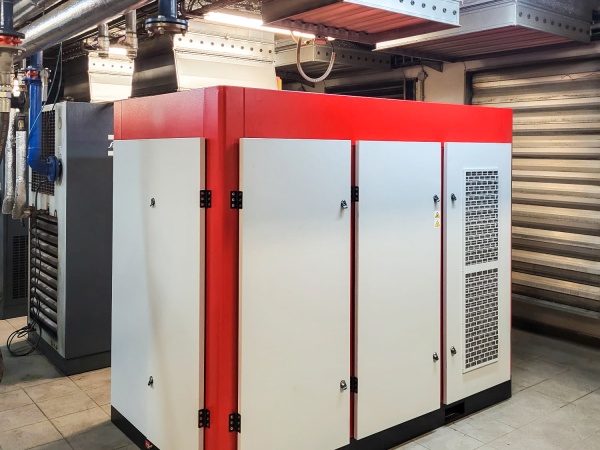

PEMA GTS / GTX
Rotační šroubové kompresory s dvoustupňovou kompresí
Dvoustupňové kompresory již od 22 kW

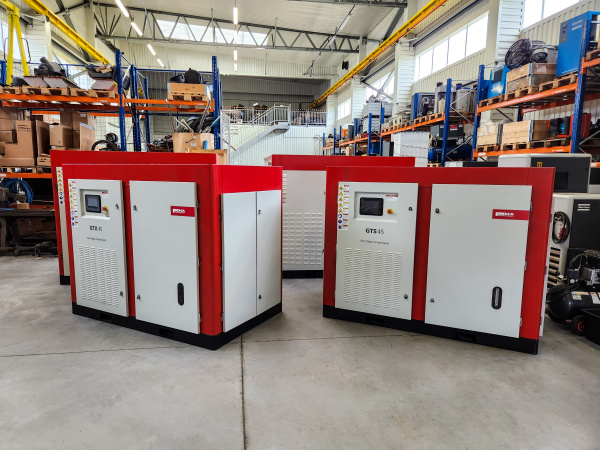

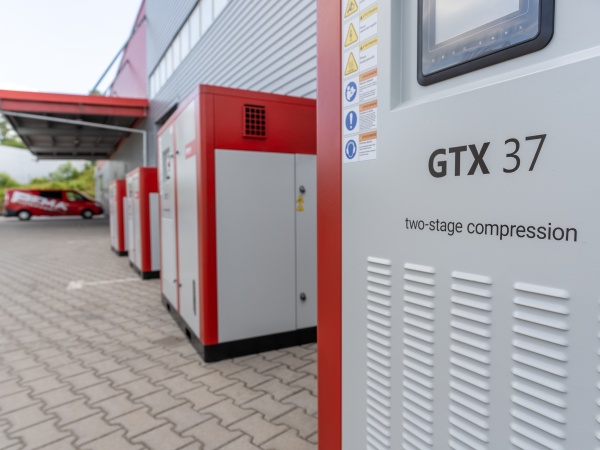

Dvoustupňová komprese
Dvoustupňový šroubový element může dosahovat až o 15 % vyšší účinnost oproti klasickému jednostupňovému šroubovému elementu.
Ve srovnání s klasickými jednostupňovým šroubovým kompresorem má dvoustupňový šroubový kompresor tendenci k dosažení izotermického děje a tím i vysoké účinnosti.
Zjednodušeně lze izotermický děj vysvětlit tak, že plyn o dané hmotnosti mění pouze svůj tlak a objem ale nenavyšuje se jeho teplota. Výkon elektromotoru je tak efektivněji využit pro stlačování oproti generování nežádoucího odpadního tepla.
Základním principem dvoustupňové komprese je ochlazení stlačeného vzduchu mezi prvním a druhým stupněm šroubového elementu. Toho je dosaženo automatickým míšením s ochlazeným olejem před vstupem do druhého stupně.
Nižší teploty mají vliv nejen na účinnost, ale zároveň na spolehlivost stroje – snižují úroveň degradace oleje a šetří dochlazovač a ostatní prvky úpravy vzduchu (sušičky, filtraci). Nižší otáčky elementu mají vliv na jeho životnost, životnost jeho ložisek a ložisek hlavního motoru.
Dvoustupňová komprese
Dvoustupňový šroubový element může dosahovat až o 15 % vyšší účinnost oproti klasickému jednostupňovému šroubovému elementu.
Ve srovnání s klasickými jednostupňovým šroubovým kompresorem má dvoustupňový šroubový kompresor tendenci k dosažení izotermického děje a tím i vysoké účinnosti.
Zjednodušeně lze izotermický děj vysvětlit tak, že plyn o dané hmotnosti mění pouze svůj tlak a objem ale nenavyšuje se jeho teplota. Výkon elektromotoru je tak efektivněji využit pro stlačování oproti generování nežádoucího odpadního tepla.
Základním principem dvoustupňové komprese je ochlazení stlačeného vzduchu mezi prvním a druhým stupněm šroubového elementu. Toho je dosaženo automatickým míšením s ochlazeným olejem před vstupem do druhého stupně.
Nižší teploty mají vliv nejen na účinnost, ale zároveň na spolehlivost stroje – snižují úroveň degradace oleje a šetří dochlazovač a ostatní prvky úpravy vzduchu (sušičky, filtraci). Nižší otáčky elementu mají vliv na jeho životnost, životnost jeho ložisek a ložisek hlavního motoru.
HEAVY DUTY
Jdeme proti trendu!
Při navrhování kompresoru je kladen důraz na klíčové vlastnosti, které vedou k vyšší spolehlivosti a dlouhé životnosti.
HEAVY DUTY
Jdeme proti trendu!
Při navrhování kompresoru je kladen důraz na klíčové vlastnosti, které vedou k vyšší spolehlivosti a dlouhé životnosti.

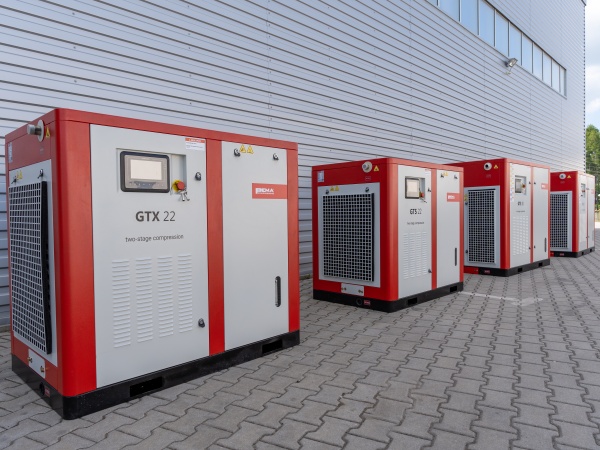

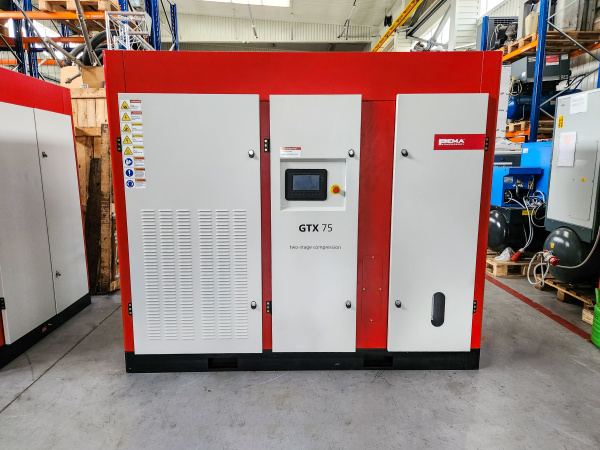

Řada GTX
Možná úspora až 35 % oproti dvoupolohovým kompresorům.
Kompresory vybavené frekvenčním měničem, se schopností regulovat výkonnost podle spotřeby stlačeného vzduchu. Velmi efektivní a úsporná regulace kompresoru – možná úspora energie až 35 % oproti dvoupolohové regulaci.
Řada GTX
Kompresory vybavené frekvenčním měničem, se schopností regulovat výkonnost podle spotřeby stlačeného vzduchu. Velmi efektivní a úsporná regulace kompresoru – možná úspora energie až 35 % oproti dvoupolohové regulaci.
Možná úspora až 35 % oproti dvoupolohovým kompresorům.

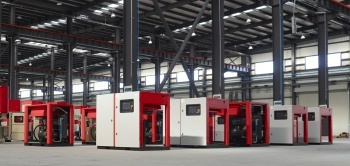

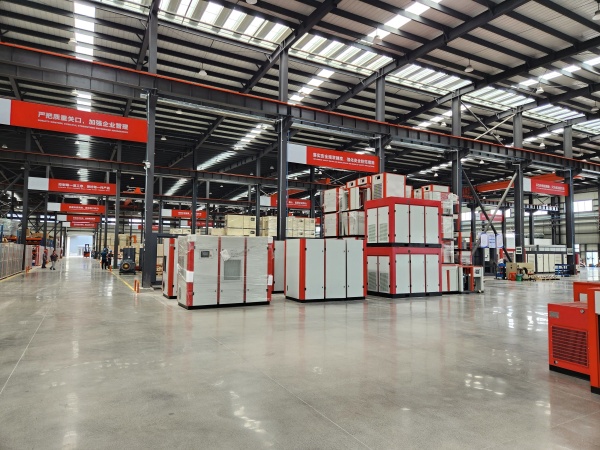

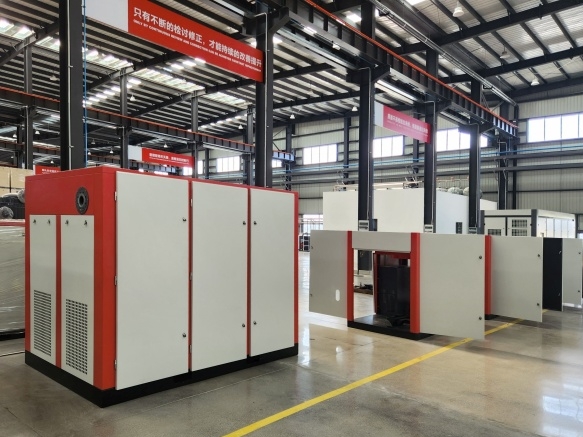

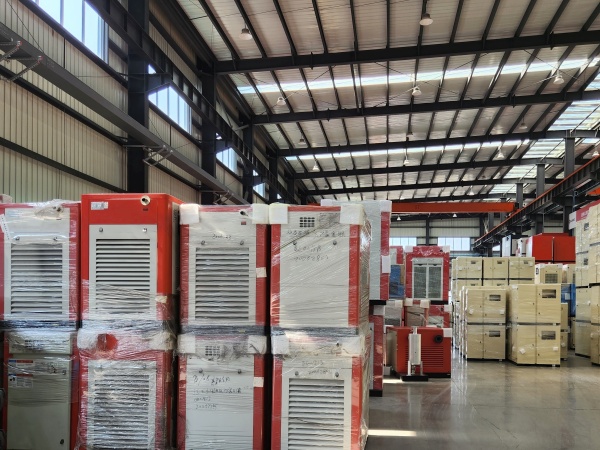

Výrobní závod Shanghai/Nantong

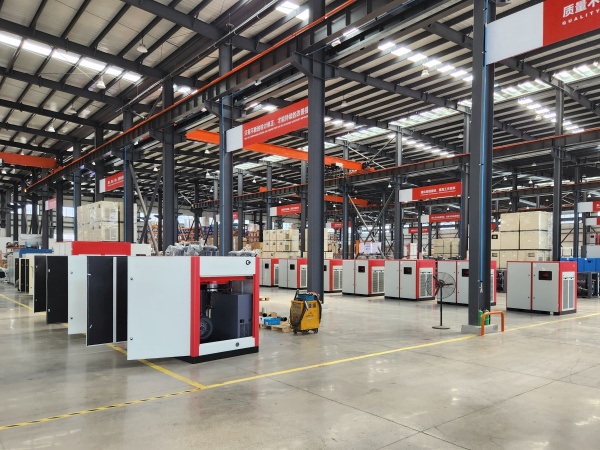

Český engineering, nejefektivnější technologie na trhu a výroba v čínské Shanghaii a Nantongu to jsou předpoklady pro kompresory splňující nároky na nejvyšší energetickou účinnost při dosažení nízkých nákladů na pořízení, provoz a jejich údržbu.
Nasazení kompresorů po celém světě:
Použité komponenty
Technické údaje
| Model | GTS 22 | GTS 30 | GTS 37 | GTS 45 | GTS 55 | |
| Typ převodu | přímý | přímý | přímý | přímý | přímý | |
| Pracovní tlak | bar | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 |
| Výkonnost při 7 bar | m3/min | 4.1 | 5.8 | 6.9 | 9.08 | 11.9 |
| Výkonnost při 8 bar | m3/min | 3.85 | 5.7 | 6.8 | 8.9 | 11.8 |
| Výkonnost při 10 bar | m3/min | 3.4 | 4.05 | 5.8 | 7.02 | 9.6 |
| Výkonnost při 13 bar | m3/min | 2.5 | 3.7 | 5.3 | 6.7 | 6.76 |
| Typ motoru | asynchronní | asynchronní | asynchronní | asynchronní | asynchronní | |
| Typ chlazení | vzduchem | vzduchem | vzduchem | vzduchem | vzduchem | |
| Napětí | V | 400 | 400 | 400 | 400 | 400 |
| Proud při plné zátěži 400V | A | 48.1 | 65.2 | 82.8 | 100.2 | 121.8 |
| Frekvence | Hz | 50 | 50 | 50 | 50 | 50 |
| Výkon motoru | kW | 22 | 30 | 37 | 45 | 55 |
| Max. příkon hlavního motoru | kW | 27.5 | 37.5 | 46.2 | 56.2 | 68.8 |
| Max. příkon ventilátoru | kW | 0.75 | 1.1 | 1.1 | 2.2 | 2.2 |
| Stupeň krytí | IP | IP54 | IP54 | IP54 | IP54 | IP54 |
| Jištění | A | 80 | 100 | 160 | 160 | 225 |
| Průměr el. kabelu | mm2 | 3×16 | 3×16 | 3×25 | 3×35 | 3×50 |
| Délka | mm | 1450 | 1700 | 1700 | 2176 | 2176 |
| Šířka | mm | 900 | 1100 | 1100 | 1326 | 1326 |
| Výška | mm | 1300 | 1500 | 1500 | 1700 | 1700 |
| Hmotnost | kg | 750 | 1050 | 1080 | 1680 | 1730 |
| Připojení vzduchu | G 1-1/4 | G 1-1/2 | G 1-1/2 | G 2" | G 2" | |
| Objem olejové náplně | L | 25 | 30 | 30 | 50 | 50 |
| Rozsah okolní teploty | °C | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 |
Řada GTS 75-160 kW
| Model | GTS 75 | GTS 90 | GTS 110 | GTS 132 | GTS 160 | |
| Typ převodu | přímý | přímý | přímý | přímý | přímý | |
| Pracovní tlak | bar | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 |
| Výkonnost při 7 bar | m3/min | 15.8 | 19.1 | 21.7 | 28 | 32.5 |
| Výkonnost při 8 bar | m3/min | 14.8 | 17.7 | 20.8 | 26.3 | 32.2 |
| Výkonnost při 10 bar | m3/min | 11.6 | 15.2 | 18.9 | 21.3 | 30.8 |
| Výkonnost při 13 bar | m3/min | 11.2 | 14.3 | 17.1 | 20.1 | 24.6 |
| Typ motoru | asynchronní | asynchronní | asynchronní | asynchronní | asynchronní | |
| Typ chlazení | vzduchem | vzduchem | vzduchem | vzduchem | vzduchem | |
| Napětí | V | 400 | 400 | 400 | 400 | 400 |
| Proud při plné zátěži 400V | A | 161.8 | 193.8 | 236.5 | 283.1 | 342 |
| Frekvence | Hz | 50 | 50 | 50 | 50 | 50 |
| Výkon motoru | kW | 75 | 90 | 110 | 132 | 160 |
| Max. příkon hlavního motoru | kW | 93.8 | 112.5 | 137.5 | 165 | 200 |
| Max. příkon ventilátoru | kW | 2.5 | 4 | 4.2 | 4.4 | 4.4 |
| Stupeň krytí | IP | IP54 | IP54 | IP54 | IP54 | IP54 |
| Jištění | A | 250 | 300 | 400 | 400 | 500 |
| Průměr el. kabelu | mm2 | 3×70 | 3×95 | 3×120 | 3×150 | 3×185 |
| Délka | mm | 2300 | 2770 | 2770 | 2770 | 3750 |
| Šířka | mm | 1354 | 1520 | 1520 | 1950 | 2000 |
| Výška | mm | 1900 | 1950 | 1950 | 2200 | 2200 |
| Hmotnost | kg | 2300 | 2900 | 3000 | 4000 | 5000 |
| Připojení vzduchu | G 2" | G 2.5" | G 2.5" | DN100 | DN125 | |
| Objem olejové náplně | L | 55 | 80 | 88 | 105 | 160 |
| Rozsah okolní teploty | °C | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 |
| Model | GTX 22 | GTX 30 | GTX 37 | GTX 45 | GTX 55 | |
| Typ převodu | přímý | přímý | přímý | přímý | přímý | |
| Pracovní tlak | bar | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 |
| Výkonnost při 7 bar | m3/min | 4.2 | 5.95 | 7.05 | 9.2 | 12.1 |
| Výkonnost při 8 bar | m3/min | 3.91 | 5.8 | 6.92 | 9 | 12 |
| Výkonnost při 10 bar | m3/min | 3.4 | 4.1 | 5.86 | 7.1 | 9.8 |
| Výkonnost při 13 bar | m3/min | 2.55 | 3.8 | 5.4 | 6.8 | 6.9 |
| Typ motoru | synchronní motor s permanentními magnety | synchronní motor s permanentními magnety | synchronní motor s permanentními magnety | synchronní motor s permanentními magnety | synchronní motor s permanentními magnety | |
| Typ chlazení | vzduchem | vzduchem | vzduchem | vzduchem | vzduchem | |
| Napětí | V | 400 | 400 | 400 | 400 | 400 |
| Proud při plné zátěži 400V | A | 48 | 65.1 | 83.2 | 101 | 122.2 |
| Frekvence | Hz | 50 | 50 | 50 | 50 | 50 |
| Rozsah frekvence | 40-100 % | 40-100 % | 40-100 % | 40-100 % | 40-100 % | |
| Účinnost motoru | % | 95% | 95.30% | 95.60% | 95.60% | 95.80% |
| Výkon motoru | kW | 22 | 30 | 37 | 45 | 55 |
| Max. příkon hlavního motoru | kW | 27.5 | 37.5 | 46.2 | 56.2 | 68.8 |
| Max. příkon ventilátoru | kW | 0.75 | 1.1 | 1.1 | 2.2 | 2.2 |
| Servisní faktor | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | |
| Stupeň krytí | IP | IP55 | IP55 | IP55 | IP55 | IP55 |
| Jištění | A | 80 | 100 | 160 | 160 | 225 |
| Průměr el. kabelu | mm2 | 3×16 | 3×16 | 3×25 | 3×35 | 3×50 |
| Délka | mm | 1450 | 1700 | 1700 | 2176 | 2176 |
| Šířka | mm | 900 | 1100 | 1100 | 1326 | 1326 |
| Výška | mm | 1300 | 1500 | 1500 | 1700 | 1700 |
| Hmotnost | kg | 730 | 1030 | 1050 | 1640 | 1690 |
| Připojení vzduchu | G 1-1/4 | G 1-1/2 | G 1-1/2 | G 2" | G 2" | |
| Objem olejové náplně | L | 25 | 30 | 30 | 50 | 50 |
| Rozsah okolní teploty | °C | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 |

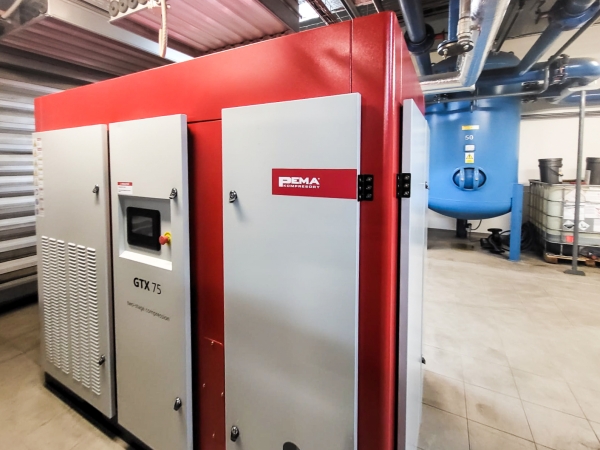

Řada GTX 75-160 kW
| Model | GTX 75 | GTX 90 | GTX 110 | GTX 132 | GTX 160 | |
| Typ převodu | přímý | přímý | přímý | přímý | přímý | |
| Pracovní tlak | bar | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 | 7/8/10/13 |
| Výkonnost při 7 bar | m3/min | 16 | 19.2 | 22.1 | 28.4 | 33.1 |
| Výkonnost při 8 bar | m3/min | 14.7 | 18.1 | 21.1 | 26.5 | 32.5 |
| Výkonnost při 10 bar | m3/min | 11.8 | 15.5 | 19.1 | 21.7 | 31.2 |
| Výkonnost při 13 bar | m3/min | 11.45 | 14.8 | 17.4 | 20.3 | 24.8 |
| Typ motoru | synchronní motor s permanentními magnety | synchronní motor s permanentními magnety | synchronní motor s permanentními magnety | synchronní motor s permanentními magnety | synchronní motor s permanentními magnety | |
| Typ chlazení | vzduchem | vzduchem | vzduchem | vzduchem | vzduchem | |
| Napětí | V | 400 | 400 | 400 | 400 | 400 |
| Proud při plné zátěži 400V | A | 166.5 | 200 | 231.4 | 289 | 352.3 |
| Frekvence | Hz | 50 | 50 | 50 | 50 | 50 |
| Rozsah frekvence | 40-100 % | 40-100 % | 40-100 % | 40-100 % | 40-100 % | |
| Účinnost motoru | % | 96.00% | 96.20% | 96.40% | 96.60% | 96.80% |
| Výkon motoru | kW | 75 | 90 | 110 | 132 | 160 |
| Max. příkon hlavního motoru | kW | 93.8 | 112.5 | 137.5 | 165 | 200 |
| Max. příkon ventilátoru | kW | 2.5 | 4 | 4.2 | 4.4 | 4.4 |
| Servisní faktor | 1.3 | 1.3 | 1.3 | 1.3 | ||
| Stupeň krytí | IP | IP55 | IP55 | IP55 | IP55 | IP55 |
| Jištění | A | 250 | 300 | 400 | 400 | 500 |
| Průměr el. kabelu | mm2 | 3×70 | 3×95 | 3×120 | 3×150 | 3×185 |
| Délka | mm | 2300 | 2770 | 2770 | 2770 | 3750 |
| Šířka | mm | 1354 | 1520 | 1520 | 1950 | 2000 |
| Výška | mm | 1900 | 1950 | 1950 | 2200 | 2200 |
| Hmotnost | kg | 2260 | 2850 | 2950 | 3900 | 4900 |
| Připojení vzduchu | G 2" | G 2.5" | G 2.5" | DN100 | DN125 | |
| Objem olejové náplně | L | 55 | 80 | 88 | 105 | 160 |
| Rozsah okolní teploty | °C | 5-45 | 5-45 | 5-45 | 5-45 | 5-45 |
